Ομοαξονικά Καλώδια Σε Επαγγελματικές Εγκαταστάσεις: Τεχνική Ανάλυση, Απόδοση & Επιλογή Υψηλών Προδιαγραφών.
Τα ομοαξονικά καλώδια δεν είναι απλώς ένα υλικό εγκατάστασης. Είναι ο βασικός αγωγός που καθορίζει την ποιότητα, τη σταθερότητα και τη διάρκεια ζωής μιας εγκατάστασης τηλεοπτικού ή δορυφορικού σήματος.
Σε οικιακά έργα μπορεί να μη φανεί άμεσα η διαφορά.
Σε επαγγελματικές εγκαταστάσεις όμως, η επιλογή καλωδίου καθορίζει:
- την εξασθένηση σήματος (attenuation),
- την αντοχή σε παρεμβολές LTE / 5G,
- τη σταθερότητα τροφοδοσίας LNB,
- τη μακροχρόνια αξιοπιστία του έργου.
Για βασική ανάλυση της δομής και των τύπων καλωδίων μπορείτε να δείτε τον Οδηγό Επιλογής Ομοαξονικού Καλωδίου. Στο παρόν άρθρο εστιάζουμε σε επαγγελματικές και πραγματικές εφαρμογές.
Τεχνικές Παράμετροι Που Καθορίζουν Την Απόδοση Ομοαξονικού Καλωδίου
1. Εξασθένηση (dB/100m)
Η εξασθένηση αυξάνεται όσο αυξάνεται η συχνότητα.
Σε ενδεικτικές τιμές:
- Στα 800 MHz (επίγεια ψηφιακή τηλεόραση)
- Στα 2150 MHz (δορυφορικό IF)
Η διαφορά μεταξύ απλού καλωδίου και καλωδίου υψηλών προδιαγραφών γίνεται κρίσιμη σε μεγάλες αποστάσεις ή σε εγκαταστάσεις με διακλαδώσεις.
Σε backbone ξενοδοχείων,πολυκατοικίας κτλ 5–8 dB διαφορά μπορεί να σημαίνει απώλεια ολόκληρου multiplex.
2. Θωράκιση (Class A / A+ / A++)
Η θωράκιση δεν αφορά μόνο την αποφυγή παρεμβολών. Αφορά:
- επιστροφή θορύβου στο δίκτυο,
- σταθερότητα MER,
- αποφυγή LTE leakage.
Σε πυκνοκατοικημένες περιοχές, η χρήση Class A+ ή A++ ομοαξονικών καλωδίων είναι πρακτικά μονόδρομος.
3. Αγωγός: Καθαρός Χαλκός vs CCS
Σε επαγγελματικά έργα προτιμάται solid copper:
- Καλύτερη DC αντίσταση
- Σταθερό power passing
- Μικρότερη θερμική καταπόνηση
- Μεγαλύτερη διάρκεια ζωής
Σε δορυφορικές εγκαταστάσεις, αυτό επηρεάζει άμεσα την τροφοδοσία LNB.
Backbone Σχεδιασμός Σε Πολυκατοικίες Και Ξενοδοχεία
Σε κεντρικές εγκαταστάσεις, η σωστή πρακτική είναι:
- Κεντρική γραμμή χαμηλής εξασθένησης
- Υψηλή θωράκιση
- Σταθερή συμπεριφορά σε μεγάλες αποστάσεις
- Αντοχή σε εξωτερική τοποθέτηση (UV / PE jacket)
Η χρήση καλωδίου χαμηλής ποιότητας στο backbone δημιουργεί:
- ανισοκατανομή σήματος,
- προβλήματα σε υψηλές συχνότητες,
- επανακλήσεις.
Παραδείγματα Ομοαξονικών Καλωδίων Υψηλών Προδιαγραφών
Στην κατηγορία επαγγελματικών έργων, κατασκευαστές όπως η Kathrein τηρούν αυστηρά ευρωπαϊκά standards χαμηλής εξασθένησης και υψηλής θωράκισης.
🔹 LCD 130 A++ (RG6)
Το μοντέλο Kathrein LCD 130 αποτελεί λύση χαμηλής εξασθένησης για απαιτητικές εφαρμογές.
Κατάλληλο για:
- Κεντρικές γραμμές
- Μεγάλες αποστάσεις
- Υψηλές συχνότητες έως 3 GHz
🔹 LCD 115 A++ (RG6)
Το Kathrein LCD 115 προσφέρει ισορροπία μεταξύ ευκαμψίας και απόδοσης.
Ιδανικό για:
- Διανομές εντός κτιρίου
- Επαγγελματικές εγκαταστάσεις
- Έργα όπου απαιτείται υψηλή θωράκιση
🔹 LCM 17 A+ (RG11)
Το Kathrein LCM 17 σχεδιάστηκε για εφαρμογές όπου απαιτείται μηχανική αντοχή και σταθερότητα.
Κατάλληλο για:
- Εξωτερικές διαδρομές
- Δύσκολα περιβάλλοντα
- Επαγγελματικά έργα μεγάλης διάρκειας

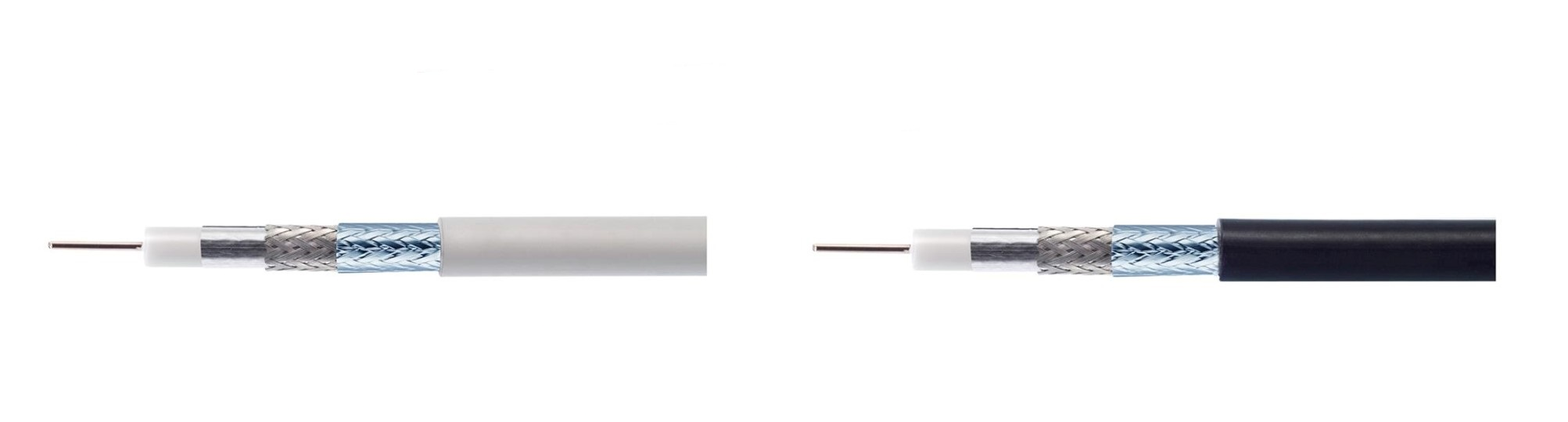

RG6 vs RG11: Τεχνική Σύγκριση
Τα ομοαξονικά καλώδια RG6 και RG11 διαφέρουν στην εξασθένηση σήματος, στη διάμετρο και στη χρήση τους σε εγκαταστάσεις. Το RG6 είναι κατάλληλο για διανομές μικρού και μεσαίου μήκους, ενώ το RG11 προσφέρει χαμηλότερες απώλειες και χρησιμοποιείται σε μεγάλες αποστάσεις και backbone γραμμές.
Παρακάτω θα δείτε συγκριτικό τεχνικό πίνακα για τα ομοαξονικά καλώδια RG6 και RG11, με βασικά χαρακτηριστικά και απώλειες ανά συχνότητα.
| Τεχνικό Χαρακτηριστικό | RG6 | RG11 |
|---|---|---|
| Ονομαστική Αντίσταση | 75 Ohm | 75 Ohm |
| Διάμετρος Αγωγού | ~1.02 mm | ~1.63 mm |
| Συνολική Διάμετρος | ~6.8–7 mm | ~10 mm |
| Εξασθένηση στα 800 MHz (ανά 100m) | ~15–18 dB | ~12–14 dB |
| Εξασθένηση στα 2150 MHz (ανά 100m) | ~28–32 dB | ~20–22 dB |
| DC Αντίσταση | Υψηλότερη | Χαμηλότερη |
| Καταλληλότητα για Backbone | Περιορισμένη | Ιδανική |
| Μέγιστη Προτεινόμενη Απόσταση χωρίς ενίσχυση | 30–40 m | 60–100 m |
| Ευκαμψία | Υψηλή | Μέτρια / Χαμηλότερη |
| Τυπική Εφαρμογή | Διανομή διαμερισμάτων | Κεντρική γραμμή |
Πρακτικό Παράδειγμα Σχεδιασμού
Σε πολυκατοικία 6 ορόφων με 60m κάθετη γραμμή:
- Χρήση backbone χαμηλής εξασθένησης
- Προσεκτικός υπολογισμός απωλειών σε splitters
- Διανομή προς διαμερίσματα με κατάλληλο καλώδιο
- Έλεγχος MER και BER
Ο σωστός σχεδιασμός μειώνει δραματικά τις μελλοντικές βλάβες.
Γιατί Η Ποιότητα Ομοαξονικού Καλωδίου Μειώνει Επανακλήσεις
Σε έργα, το κόστος δεν είναι μόνο το υλικό. Είναι:
- ο χρόνος,
- η φήμη,
- η αξιοπιστία.
Η χρήση πιστοποιημένων ομοαξονικών καλωδίων υψηλών προδιαγραφών:
- διατηρεί σταθερό σήμα,
- αποτρέπει παρεμβολές,
- μειώνει τεχνικές παρεμβάσεις.
Μπορείτε να δείτε όλα τα διαθέσιμα προϊόντα στη σελίδα κατηγορίας:
Συμπέρασμα
Τα ομοαξονικά καλώδια αποτελούν τη ραχοκοκαλιά κάθε εγκατάστασης RF.
Σε όλα τα έργα, η επιλογή δεν πρέπει να βασίζεται μόνο στην τιμή αλλά:
- στις πραγματικές απώλειες,
- στη θωράκιση,
- στην ποιότητα αγωγού,
- στη συμμόρφωση με ευρωπαϊκά standards.
Όταν το backbone είναι σωστό, το έργο παραμένει σταθερό για χρόνια.
Δείτε τον πλήρη οδηγό μας, για τα Συστήματα MATV / SMATV – Αρχιτεκτονική και Διανομή Τηλεοπτικού Σήματος.
