Τι είναι ένα σύστημα MATV

Ένα σύστημα MATV (Master Antenna Television) ή SMATV (Satellite Master Antenna Television) είναι ένα κεντρικό σύστημα λήψης και διανομής τηλεοπτικών σημάτων σε πολλαπλά σημεία ενός κτιρίου.

Αντί κάθε τηλεόραση να διαθέτει ξεχωριστή κεραία ή δορυφορικό πιάτο, το MATV σύστημα χρησιμοποιεί κεντρικές κεραίες λήψης και διανέμει το σήμα σε όλο το κτίριο μέσω δικτύου καλωδίωσης RF ή IP.

Η λύση αυτή επιτρέπει την αξιόπιστη και ελεγχόμενη διανομή τηλεοπτικού περιεχομένου σε δεκάδες ή ακόμη και εκατοντάδες σημεία τηλεόρασης.

Τα συστήματα MATV χρησιμοποιούνται κυρίως σε:

• Ξενοδοχεία
• Στάδια
• Αεροδρόμια
• Νοσοκομεία
• Πολυκατοικίες
• Πανεπιστήμια
• Επαγγελματικά κτίρια
• Συγκροτήματα κατοικιών κ.α

Σε τέτοιες εγκαταστάσεις, το MATV σύστημα επιτρέπει την κεντρική διαχείριση των τηλεοπτικών σημάτων και εξασφαλίζει σταθερή ποιότητα εικόνας και ήχου σε όλες τις τηλεοράσεις του κτιρίου.

Πλεονεκτήματα των συστημάτων MATV / SMATV

Η εγκατάσταση ενός συστήματος MATV ή SMATV προσφέρει σημαντικά πλεονεκτήματα σε κτίρια όπου απαιτείται διανομή τηλεοπτικού σήματος σε πολλούς χώρους. Τα συστήματα αυτά βασίζονται στην αρχή της κεντρικής κεραίας τηλεόρασης, όπου τα τηλεοπτικά σήματα λαμβάνονται από κεντρικές κεραίες και διανέμονται σε όλες τις τηλεοράσεις του κτιρίου μέσω ενός οργανωμένου δικτύου τηλεοπτικής διανομής.

Ένα από τα σημαντικότερα πλεονεκτήματα ενός MATV συστήματος είναι η κεντρική διαχείριση του τηλεοπτικού σήματος. Αντί να εγκαθίσταται ξεχωριστός εξοπλισμός λήψης σε κάθε τηλεόραση, το σύστημα χρησιμοποιεί κεντρικές κεραίες, εξοπλισμό headend επεξεργασίας σήματος και δίκτυο διανομής που μεταφέρει τα τηλεοπτικά κανάλια σε όλα τα σημεία του κτιρίου.

Επιπλέον, τα συστήματα SMATV δορυφορικής διανομής επιτρέπουν τη λήψη δορυφορικών τηλεοπτικών καναλιών από έναν ή περισσότερους δορυφόρους και τη διανομή τους σε πολλούς δέκτες μέσω συστημάτων multiswitch.

Τα βασικά πλεονεκτήματα ενός συστήματος MATV περιλαμβάνουν:

• σταθερή ποιότητα εικόνας και ήχου
• καλύτερο έλεγχο των τηλεοπτικών καναλιών
• ευκολότερη συντήρηση του εξοπλισμού
• μειωμένο κόστος εγκατάστασης σε μεγάλα κτίρια
• δυνατότητα επέκτασης του συστήματος στο μέλλον

Σε εγκαταστάσεις όπως ξενοδοχεία, νοσοκομεία ή μεγάλα συγκροτήματα κατοικιών, ένα κεντρικό σύστημα τηλεοπτικής διανομής επιτρέπει την εύκολη προσθήκη νέων καναλιών ή υπηρεσιών χωρίς να απαιτείται τροποποίηση της εγκατάστασης σε κάθε δωμάτιο.

Η σύγχρονη αρχιτεκτονική των συστημάτων MATV επιτρέπει επίσης την ενσωμάτωση νέων τεχνολογιών όπως IPTV διανομή τηλεοπτικών καναλιών ή οπτική διανομή μέσω οπτικών ινών.

Σχεδιασμός ενός συστήματος MATV

Ο σωστός σχεδιασμός ενός συστήματος MATV / SMATV αποτελεί καθοριστικό παράγοντα για την αποδοτική λειτουργία του. Κατά τη μελέτη ενός τέτοιου συστήματος πρέπει να λαμβάνονται υπόψη πολλοί τεχνικοί παράγοντες που επηρεάζουν την ποιότητα του τηλεοπτικού σήματος.

Αρχικά πρέπει να καθοριστεί ο συνολικός αριθμός των τηλεοπτικών σημείων που θα εξυπηρετεί το σύστημα. Ο αριθμός αυτός καθορίζει τη δομή του δικτύου τηλεοπτικής διανομής καθώς και τον εξοπλισμό που θα χρησιμοποιηθεί, όπως multiswitch συστήματα, RF ενισχυτές τηλεοπτικού σήματος και στοιχεία διακλάδωσης.

Στη συνέχεια επιλέγεται ο κατάλληλος εξοπλισμός για:

• λήψη δορυφορικών σημάτων μέσω δορυφορικών κεραιών
• λήψη επίγειων τηλεοπτικών σημάτων DVB-T / DVB-T2
• επεξεργασία και μετατροπή σημάτων στο headend σύστημα
• διανομή τηλεοπτικών καναλιών μέσω multiswitch ή RF δικτύου

Ένας σημαντικός παράγοντας στον σχεδιασμό είναι και οι απώλειες σήματος στο δίκτυο καλωδίωσης. Οι απώλειες αυτές εξαρτώνται από το μήκος των γραμμών καλωδίωσης, τον αριθμό των διακλαδώσεων και τον τύπο των καλωδίων που χρησιμοποιούνται, όπως ομοαξονικά καλώδια RG6 ή RG11.

Για την αντιστάθμιση των απωλειών χρησιμοποιούνται συχνά RF ενισχυτές τηλεοπτικού σήματος, ώστε το επίπεδο του σήματος να παραμένει στα κατάλληλα επίπεδα σε όλα τα τηλεοπτικά σημεία.

Σε μεγάλα κτίρια, ο σχεδιασμός ενός συστήματος τηλεοπτικής διανομής MATV γίνεται συνήθως με τη χρήση εξειδικευμένων εργαλείων υπολογισμού ώστε να διασφαλιστεί η σωστή ισορροπία των επιπέδων σήματος σε ολόκληρο το δίκτυο.

Σύγχρονες τεχνολογίες τηλεοπτικής διανομής

Τα σύγχρονα συστήματα MATV και SMATV έχουν εξελιχθεί σημαντικά τα τελευταία χρόνια, ενσωματώνοντας νέες τεχνολογίες που επιτρέπουν μεγαλύτερη ευελιξία και καλύτερη ποιότητα υπηρεσιών τηλεοπτικής διανομής.

Μία από τις σημαντικότερες εξελίξεις είναι η χρήση IPTV τεχνολογίας, η οποία επιτρέπει τη διανομή τηλεοπτικών καναλιών μέσω δικτύων δεδομένων IP. Η IPTV διανομή χρησιμοποιείται συχνά σε ξενοδοχεία και μεγάλες εγκαταστάσεις όπου απαιτούνται πρόσθετες υπηρεσίες, όπως πληροφοριακά κανάλια, διαδραστικές εφαρμογές ή υπηρεσίες φιλοξενίας.

Παράλληλα, σε μεγάλες εγκαταστάσεις χρησιμοποιείται όλο και περισσότερο η οπτική διανομή τηλεοπτικού σήματος μέσω οπτικών ινών. Η τεχνολογία αυτή επιτρέπει τη μεταφορά τηλεοπτικών σημάτων σε μεγάλες αποστάσεις με ελάχιστες απώλειες και υψηλή ποιότητα σήματος.

Τα σύγχρονα συστήματα τηλεοπτικής διανομής μπορούν να υποστηρίξουν πολλαπλά πρότυπα μετάδοσης, όπως:

• DVB-S / DVB-S2 για δορυφορικά κανάλια
• DVB-T / DVB-T2 για επίγεια τηλεοπτικά σήματα
• DVB-C για καλωδιακή τηλεοπτική διανομή
• IPTV για διανομή μέσω δικτύου δεδομένων

Ο συνδυασμός αυτών των τεχνολογιών επιτρέπει τη δημιουργία ιδιαίτερα ευέλικτων συστημάτων τηλεοπτικής διανομής που μπορούν να καλύψουν τις ανάγκες τόσο μικρών όσο και μεγάλων εγκαταστάσεων.

Πώς λειτουργεί ένα σύστημα MATV

Η λειτουργία ενός συστήματος MATV βασίζεται σε μια κεντρική αρχιτεκτονική λήψης και διανομής τηλεοπτικών σημάτων.

Η διαδικασία περιλαμβάνει τέσσερα βασικά στάδια:

1. Λήψη τηλεοπτικών σημάτων
2. Επεξεργασία σημάτων στο headend
3. Διανομή μέσω δικτύου καλωδίωσης
4. Παράδοση του σήματος στις τηλεοπτικές πρίζες

Με αυτόν τον τρόπο τα τηλεοπτικά κανάλια διανέμονται ταυτόχρονα σε όλα τα δωμάτια ή χώρους του κτιρίου.

Βασικά μέρη ενός συστήματος MATV

Ένα ολοκληρωμένο σύστημα MATV αποτελείται από διαφορετικά υποσυστήματα εξοπλισμού που συνεργάζονται μεταξύ τους.

Κεραίες λήψης

Οι κεραίες λήψης εγκαθίστανται συνήθως στην οροφή του κτιρίου και χρησιμοποιούνται για τη λήψη των τηλεοπτικών σημάτων.

Στα συστήματα MATV χρησιμοποιούνται συνήθως:

• Δορυφορικές κεραίες
• Επίγειες κεραίες UHF για DVB-T / DVB-T2
• Κεραίες VHF (DAB)
• Κεραίες FM

Οι κεραίες αυτές συνδέονται με το κεντρικό σύστημα διανομής μέσω ομοαξονικών καλωδίων.

Headend εξοπλισμός

Το headend αποτελεί το κεντρικό σημείο επεξεργασίας του τηλεοπτικού σήματος.

Στο σημείο αυτό πραγματοποιούνται λειτουργίες όπως:

• λήψη τηλεοπτικών σημάτων
• μετατροπή δορυφορικών καναλιών
• δημιουργία multiplex καναλιών
• μετατροπή σήματος σε IPTV

Ο εξοπλισμός headend χρησιμοποιείται ιδιαίτερα σε εγκαταστάσεις όπου απαιτείται κεντρικός έλεγχος των τηλεοπτικών καναλιών.

Η επιλογή του κατάλληλου εξοπλισμού headend αποτελεί κρίσιμο παράγοντα για την αξιόπιστη λειτουργία ενός συστήματος MATV ή SMATV. Ο εξοπλισμός αυτός χρησιμοποιείται για τη λήψη, επεξεργασία και διανομή των τηλεοπτικών σημάτων προς το δίκτυο διανομής του κτιρίου.

Στην αγορά υπάρχουν εξειδικευμένοι κατασκευαστές επαγγελματικού εξοπλισμού τηλεοπτικής διανομής, οι οποίοι προσφέρουν ολοκληρωμένες λύσεις για εγκαταστάσεις μικρής και μεγάλης κλίμακας. Μεταξύ αυτών, η Kathrein αποτελεί έναν από τους πλέον αναγνωρισμένους κατασκευαστές συστημάτων τηλεοπτικής διανομής διεθνώς, με λύσεις που χρησιμοποιούνται σε ξενοδοχεία, νοσοκομεία, οικιστικά συγκροτήματα και μεγάλα επαγγελματικά κτίρια.

Η ΛΥΡΑ ΑΕΒΕ, ως αποκλειστικός αντιπρόσωπος της Kathrein στην Ελλάδα, διαθέτει την τεχνογνωσία και τον εξοπλισμό για τον σχεδιασμό και την υλοποίηση ολοκληρωμένων συστημάτων MATV / SMATV, προσαρμοσμένων στις ανάγκες κάθε εγκατάστασης σε όλη την Ελλάδα.

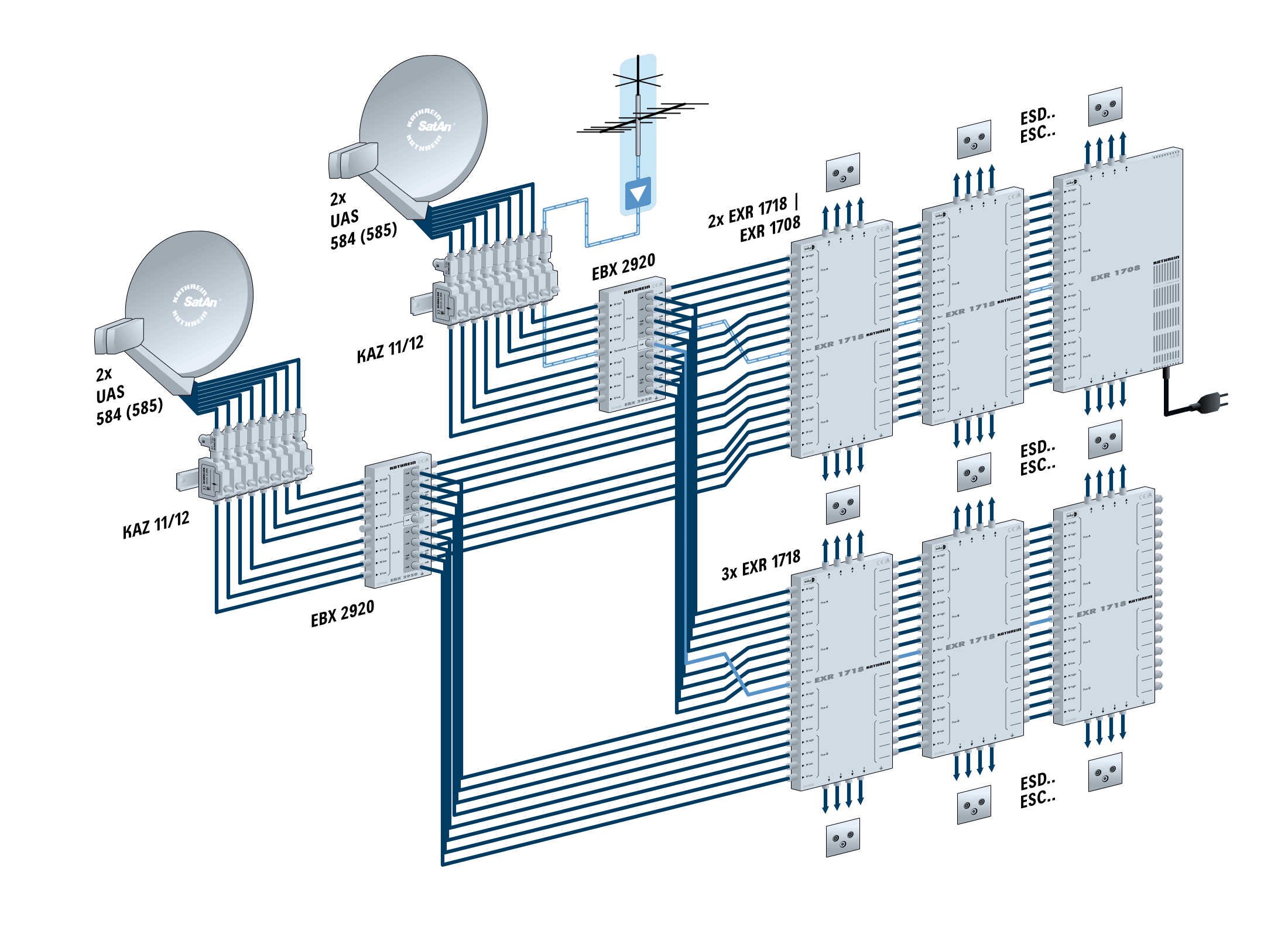

Multiswitch συστήματα

Οι multiswitches χρησιμοποιούνται για τη διανομή δορυφορικών σημάτων σε πολλούς δέκτες.

Ένα multiswitch:

• λαμβάνει τα δορυφορικά σήματα από τα LNB
• τα διανέμει σε πολλαπλές τηλεοπτικές γραμμές
• επιτρέπει σε κάθε τηλεοπτικό δέκτη να επιλέξει ανεξάρτητα κανάλια

Τα multiswitch συστήματα αποτελούν βασικό στοιχείο των δορυφορικών εγκαταστάσεων σε πολυκατοικίες και ξενοδοχεία.

Δίκτυο διανομής τηλεοπτικού σήματος

Το δίκτυο διανομής μεταφέρει το τηλεοπτικό σήμα από το headend προς όλες τις τηλεοπτικές πρίζες του κτιρίου.

Το δίκτυο αυτό μπορεί να περιλαμβάνει:

• RF ενισχυτές τηλεοπτικού σήματος
• Splitters - Tap Off διανομής σήματος
• Multiswitch συστήματα δορυφορικής διανομής
• Ομοαξονικά καλώδια τηλεοπτικών εγκαταστάσεων
• Συστήματα οπτικής διανομής τηλεοπτικού σήματος

Σε μεγάλα κτίρια το δίκτυο σχεδιάζεται συνήθως με κατακόρυφες και οριζόντιες γραμμές καλωδίωσης ώστε να καλύπτει όλα τα επίπεδα του κτιρίου.

Καλωδίωση MATV

Η καλωδίωση αποτελεί κρίσιμο παράγοντα για την ποιότητα του τηλεοπτικού σήματος.

Τα συνηθέστερα καλώδια που χρησιμοποιούνται είναι:

• RG6 coaxial cable
• RG11 coaxial cable
• LAN καλώδια για IPTV
• οπτικές ίνες για μεγάλες αποστάσεις

Η σωστή επιλογή καλωδίων εξασφαλίζει χαμηλές απώλειες σήματος και υψηλή θωράκιση από παρεμβολές.

Πού χρησιμοποιούνται τα συστήματα MATV

Τα συστήματα MATV χρησιμοποιούνται σε κτίρια όπου απαιτείται διανομή τηλεοπτικού σήματος σε πολλούς χώρους.

Οι πιο συνηθισμένες εφαρμογές είναι:

• Ξενοδοχεία και τουριστικά καταλύματα
• Αεροδρόμια
• Στάδια
• Νοσοκομεία και κλινικές
• Πολυκατοικίες
• Πανεπιστήμια
• Επαγγελματικά κτίρια
• Συγκροτήματα κατοικιών

Σε τέτοιες εγκαταστάσεις το MATV σύστημα επιτρέπει την κεντρική εγκατάσταση εξοπλισμού και μειώνει σημαντικά το κόστος συντήρησης.

Πρότυπα και τεχνικές προδιαγραφές

Η εγκατάσταση ενός συστήματος MATV πρέπει να ακολουθεί διεθνή τεχνικά πρότυπα ώστε να εξασφαλίζεται η σωστή λειτουργία του συστήματος.

Μερικά από τα βασικά πρότυπα που χρησιμοποιούνται είναι:

• EN 60728
• EN 50083
• EN 50117
• VDE 0855

Τα πρότυπα αυτά καθορίζουν τις απαιτήσεις για:

• ποιότητα σήματος
• προδιαγραφές καλωδίωσης
• προστασία από υπερτάσεις
• διαδικασίες δοκιμών και ελέγχου του συστήματος.

Συμπέρασμα

Τα συστήματα MATV / SMATV αποτελούν μια ολοκληρωμένη λύση για την κεντρική διανομή τηλεοπτικών σημάτων σε μεγάλα κτίρια και εγκαταστάσεις.

Με τη χρήση κεντρικών κεραιών, headend εξοπλισμού και οργανωμένου δικτύου διανομής, τα MATV συστήματα επιτρέπουν την αξιόπιστη παροχή τηλεοπτικών υπηρεσιών σε πολλαπλά σημεία με υψηλή ποιότητα σήματος.

Η σωστή μελέτη, επιλογή εξοπλισμού και εγκατάσταση σύμφωνα με τα διεθνή πρότυπα είναι απαραίτητη για τη βέλτιστη λειτουργία ενός συστήματος MATV.

Συχνές Ερωτήσεις για τα Συστήματα MATV / SMATV (FAQ)

1)Τι είναι ένα σύστημα MATV;

Ένα σύστημα MATV (Master Antenna Television) είναι ένα κεντρικό σύστημα λήψης και διανομής τηλεοπτικών σημάτων σε πολλαπλές τηλεοπτικές θέσεις μέσα σε ένα κτίριο. Το σύστημα χρησιμοποιεί κεντρικές κεραίες και εξοπλισμό επεξεργασίας σήματος ώστε τα τηλεοπτικά κανάλια να διανέμονται σε όλες τις τηλεοράσεις μέσω ενός οργανωμένου δικτύου καλωδίωσης.

2)Ποια είναι η διαφορά μεταξύ MATV και SMATV;

Το MATV χρησιμοποιείται γενικά για τη διανομή επίγειων τηλεοπτικών σημάτων, ενώ το SMATV (Satellite Master Antenna Television) επεκτείνει το σύστημα ώστε να διανέμει και δορυφορικά τηλεοπτικά σήματα.

Στην πράξη, τα σύγχρονα συστήματα εγκαταστάσεων συνδυάζουν και τις δύο τεχνολογίες, επιτρέποντας τη διανομή επίγειων και δορυφορικών καναλιών σε ολόκληρο το κτίριο.

3)Σε ποια κτίρια εγκαθίστανται συστήματα MATV;

Τα συστήματα MATV χρησιμοποιούνται σε εγκαταστάσεις όπου απαιτείται διανομή τηλεοπτικού σήματος σε πολλούς χώρους. Τέτοιες εγκαταστάσεις είναι:

• ξενοδοχεία
• νοσοκομεία
• στάδια
• αεροδρόμια
• πολυκατοικίες
• πανεπιστήμια
• επαγγελματικά κτίρια
• συγκροτήματα κατοικιών κ.α

Η κεντρική αρχιτεκτονική του συστήματος επιτρέπει ευκολότερη συντήρηση και καλύτερη διαχείριση των τηλεοπτικών καναλιών.

4)Ποιος εξοπλισμός χρησιμοποιείται σε ένα σύστημα MATV;

Ένα πλήρες σύστημα MATV περιλαμβάνει διάφορα υποσυστήματα εξοπλισμού, όπως:

• δορυφορικές και επίγειες κεραίες
• LNB δορυφορικής λήψης
• headend εξοπλισμό επεξεργασίας σήματος
• multiswitch συστήματα διανομής
• RF ενισχυτές
• splitters και tap-off
• ομοαξονικά καλώδια RG6 ή RG11
• τηλεοπτικές πρίζες TV/SAT

Ο συνδυασμός αυτών των στοιχείων επιτρέπει την αξιόπιστη διανομή τηλεοπτικού σήματος σε όλα τα σημεία ενός κτιρίου.

5)Μπορεί ένα σύστημα MATV να διανείμει και IPTV;

Ναι. Τα σύγχρονα συστήματα τηλεοπτικής διανομής μπορούν να ενσωματώσουν και IPTV τεχνολογία, επιτρέποντας τη διανομή τηλεοπτικών καναλιών μέσω δικτύου IP. Αυτό χρησιμοποιείται συχνά σε ξενοδοχεία και μεγάλες εγκαταστάσεις όπου απαιτούνται επιπλέον υπηρεσίες, όπως interactive TV ή πληροφοριακά κανάλια.
