Πώς Τοποθετούμε Σωστά Βύσματα F σε Καλώδια RG6 και RG11

Οι συνδέσεις αποτελούν ένα από τα σημαντικότερα σημεία σε κάθε εγκατάσταση επίγειας ή δορυφορικής τηλεόρασης. Ακόμη και το καλύτερο καλώδιο δεν μπορεί να αποδώσει σωστά όταν χρησιμοποιούνται ακατάλληλα βύσματα ή όταν η τοποθέτησή τους δεν γίνεται σύμφωνα με τις προδιαγραφές του κατασκευαστή.

Η KATHREIN, διαθέτει ολοκληρωμένη σειρά βυσμάτων F για ομοαξονικά καλώδια RG6 και RG11, καλύπτοντας τόσο απλές οικιακές εγκαταστάσεις όσο και απαιτητικά επαγγελματικά δίκτυα MATV, SMATV και Hospitality TV.

Σε αυτόν τον οδηγό παρουσιάζουμε τη σωστή προετοιμασία των καλωδίων και την τοποθέτηση των βιδωτών και πρεσαριστών βυσμάτων KATHREIN EMK 01, EMK 12, EMK 17 και EMK 19. Μπορείτε επίσης να δείτε τον πλήρη οδηγό μας '' Τι Είναι Τα Βύσματα Τύπου F Και Οι Αντάπτορες Τους ''.

Τα υλικά παίζουν σημαντικό ρόλο

Η ποιότητα του καλωδίου και των συνδετήρων επηρεάζει άμεσα την απόδοση της εγκατάστασης.

Η KATHREIN διαθέτει ολοκληρωμένη γκάμα προϊόντων για δίκτυα τηλεόρασης, δορυφορικής και επίγειας διανομής, όπως:

• Ομοαξονικά καλώδια
• Συνδετήρες και βύσματα F
• Εξαρτήματα διασύνδεσης
• Πολυδιακόπτες
• Ενισχυτές
• Μετρητικά όργανα
• Συστήματα διανομής RF και SAT IF

Η εταιρεία μας, δίνει ιδιαίτερη έμφαση στην ποιότητα των καλωδίων και των συνδέσεων, καθώς αποτελούν τη βάση κάθε αξιόπιστης εγκατάστασης τηλεοπτικού σήματος.

Υλικά και εργαλεία

Για την τοποθέτηση ενός βύσματος F θα χρειαστείτε:

• Ομοαξονικό καλώδιο 75 Ω
• Βύσμα F κατάλληλο για τη διάμετρο του καλωδίου
• Εργαλείο απογύμνωσης καλωδίων
• Κόφτη καλωδίων
• Πρέσα συμπίεσης (για compression βύσματα)

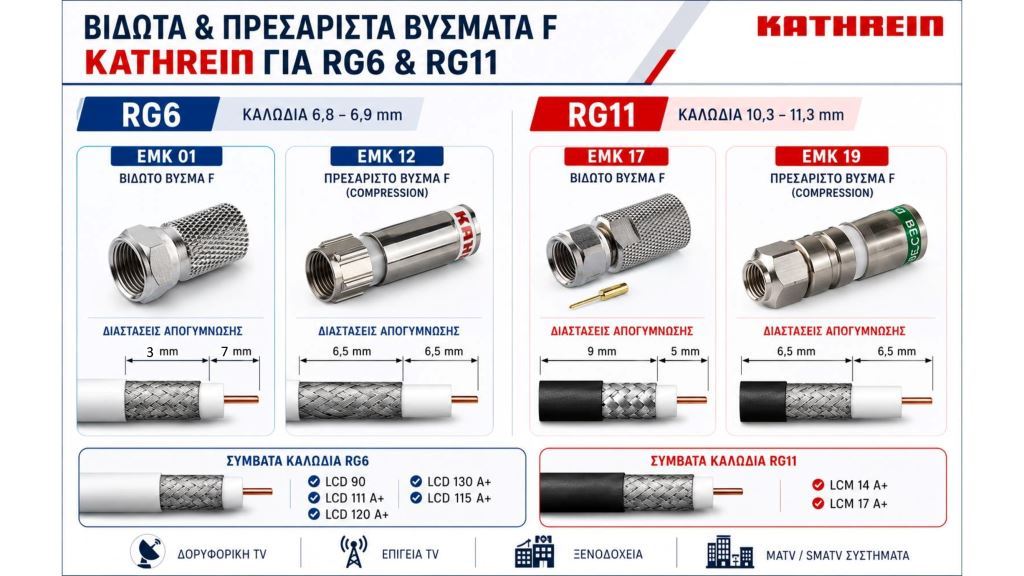

Επιλογή του κατάλληλου βύσματος

Η επιλογή του σωστού βύσματος εξαρτάται από τη διάμετρο και τον τύπο του ομοαξονικού καλωδίου.

Για τα καλώδια RG6 της KATHREIN, όπως τα LCD 90, LCD 111 A+, LCD 115 A+, LCD 120 A+ και LCD 130 A+, προτείνονται:

• EMK 01 (βιδωτό βύσμα F)
• EMK 12 (πρεσαριστό βύσμα F)

Για τα καλώδια RG11, όπως τα LCM 14 A+ και LCM 17 A+, προτείνονται:

• EMK 17 (βιδωτό βύσμα F)
• EMK 19 (πρεσαριστό βύσμα F)

Η χρήση του σωστού συνδετήρα εξασφαλίζει άριστη μηχανική συγκράτηση, χαμηλές απώλειες και υψηλή θωράκιση έναντι παρεμβολών.

Βιδωτά ή Πρεσαριστά Βύσματα;

Τα βιδωτά βύσματα αποτελούν μία γρήγορη και οικονομική λύση για μικρές εγκαταστάσεις και εργασίες συντήρησης.

Τα πρεσαριστά βύσματα (Compression Connectors) αποτελούν την προτεινόμενη επιλογή για επαγγελματικές εγκαταστάσεις καθώς προσφέρουν:

• Καλύτερη μηχανική αντοχή
• Υψηλότερη στεγανότητα
• Μεγαλύτερη αντοχή στην υγρασία
• Βελτιωμένη θωράκιση
• Μεγαλύτερη αξιοπιστία σε βάθος χρόνου

Για εγκαταστάσεις ξενοδοχείων, πολυκατοικιών και κεντρικών δικτύων τηλεόρασης, η χρήση πρεσαριστών βυσμάτων θεωρείται πλέον η βέλτιστη πρακτική.

Προετοιμασία καλωδίων RG6

Για τα βύσματα EMK 01 και EMK 12 σε καλώδια RG6 απαιτείται συγκεκριμένη απογύμνωση του καλωδίου.

Κατά την προετοιμασία:

1. Αφαιρούμε το εξωτερικό περίβλημα.
2. Διπλώνουμε προσεκτικά τη θωράκιση προς τα πίσω.
3. Αποκαλύπτουμε τον κεντρικό αγωγό σύμφωνα με τις διαστάσεις που προβλέπει η KATHREIN.
4. Ελέγχουμε ότι κανένα σύρμα της θωράκισης δεν ακουμπά τον κεντρικό αγωγό.

Η σωστή προετοιμασία είναι καθοριστική για την απόδοση της σύνδεσης και την αποφυγή βραχυκυκλωμάτων.

Τοποθέτηση βιδωτού βύσματος EMK 01

Το EMK 01 είναι βιδωτός συνδετήρας F για καλώδια RG6.

Μετά την προετοιμασία του καλωδίου:

1. Τοποθετούμε το βύσμα στο άκρο του καλωδίου.
2. Περιστρέφουμε δεξιόστροφα μέχρι να βιδώσει πλήρως.
3. Βεβαιωνόμαστε ότι το διηλεκτρικό φτάνει στο εσωτερικό του βύσματος.
4. Ελέγχουμε ότι ο κεντρικός αγωγός προεξέχει σωστά.

Το βύσμα δεν πρέπει να περιστρέφεται ελεύθερα πάνω στο καλώδιο μετά την εγκατάσταση.

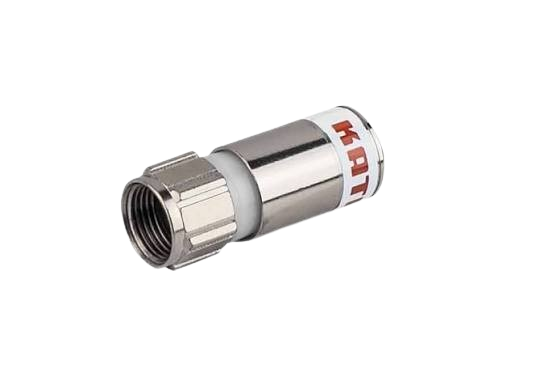

Τοποθέτηση πρεσαριστού βύσματος EMK 12

Το EMK 12 αποτελεί επαγγελματικό βύσμα συμπίεσης για καλώδια RG6.

Η διαδικασία περιλαμβάνει:

1. Προετοιμασία του καλωδίου σύμφωνα με τις διαστάσεις της KATHREIN.
2. Εισαγωγή του βύσματος μέχρι τέρμα.

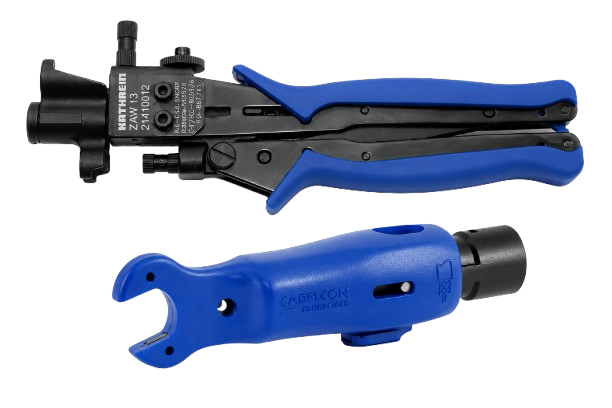

3. Συμπίεση με το κατάλληλο εργαλείο πρεσαρίσματος (ZAW 13)
4. Οπτικό έλεγχο της σύνδεσης.

Μετά τη συμπίεση το βύσμα δημιουργεί ισχυρή μηχανική σύνδεση 360° γύρω από το καλώδιο.

Προετοιμασία καλωδίων RG11

Τα καλώδια RG11 χρησιμοποιούνται κυρίως σε μεγάλες αποστάσεις και κεντρικά δίκτυα διανομής λόγω των χαμηλότερων απωλειών τους.

Η προετοιμασία τους απαιτεί μεγαλύτερη ακρίβεια λόγω της μεγαλύτερης διαμέτρου τους.

Ιδιαίτερη προσοχή απαιτείται:

• Στη θωράκιση
• Στην αποκάλυψη του αγωγού
• Στην ομοιόμορφη απογύμνωση του εξωτερικού μανδύα

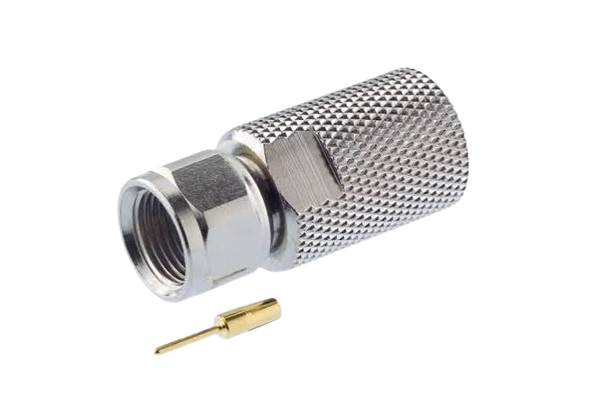

Τοποθέτηση βιδωτού βύσματος EMK 17

Το EMK 17 έχει σχεδιαστεί ειδικά για καλώδια RG11.

Η τοποθέτηση γίνεται με παρόμοιο τρόπο όπως στο EMK 01:

1. Σωστή απογύμνωση.
2. Τοποθέτηση του βύσματος.
3. Πλήρες βίδωμα μέχρι την τελική θέση.
4. Έλεγχος της συγκράτησης.

Το μεγαλύτερο σώμα του βύσματος εξασφαλίζει ασφαλή εφαρμογή στο καλώδιο RG11.

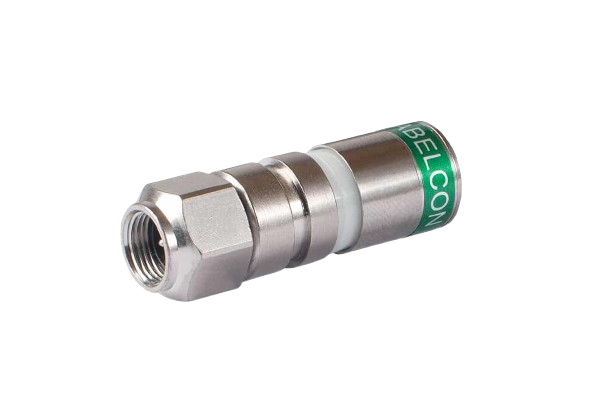

Τοποθέτηση πρεσαριστού βύσματος EMK 19

Το EMK 19 αποτελεί την επαγγελματική λύση συμπίεσης για RG11.

Χρησιμοποιείται συχνά σε:

• Ξενοδοχεία
• Νοσοκομεία
• Συγκροτήματα κατοικιών
• Κεντρικά δίκτυα τηλεόρασης
• Δίκτυα SAT IF διανομής

Μετά τη συμπίεση προσφέρει εξαιρετική μηχανική αντοχή και υψηλή προστασία από περιβαλλοντικές επιδράσεις.

Συνηθέστερα λάθη κατά την εγκατάσταση

Τα πιο συχνά προβλήματα που συναντώνται στις εγκαταστάσεις είναι:

• Σύρματα θωράκισης που ακουμπούν τον αγωγό
• Υπερβολικά μακρύς κεντρικός αγωγός
• Ελλιπής εισαγωγή του καλωδίου στο βύσμα
• Χρήση βύσματος λάθος διαμέτρου
• Κακή συμπίεση στα πρεσαριστά βύσματα

Τα παραπάνω προβλήματα μπορούν να οδηγήσουν σε αυξημένα σφάλματα , χαμηλότερο MER και προβλήματα λήψης.

Συμπέρασμα

Η σωστή επιλογή και τοποθέτηση των βυσμάτων F αποτελεί βασικό παράγοντα για την αξιοπιστία κάθε δικτύου τηλεόρασης.

Τα βιδωτά βύσματα EMK 01 και EMK 17 προσφέρουν γρήγορη και εύκολη εγκατάσταση, ενώ τα πρεσαριστά EMK 12 και EMK 19 αποτελούν την προτεινόμενη λύση για επαγγελματικές εφαρμογές όπου απαιτείται μέγιστη μηχανική αντοχή, υψηλή θωράκιση και μακροχρόνια αξιοπιστία.
